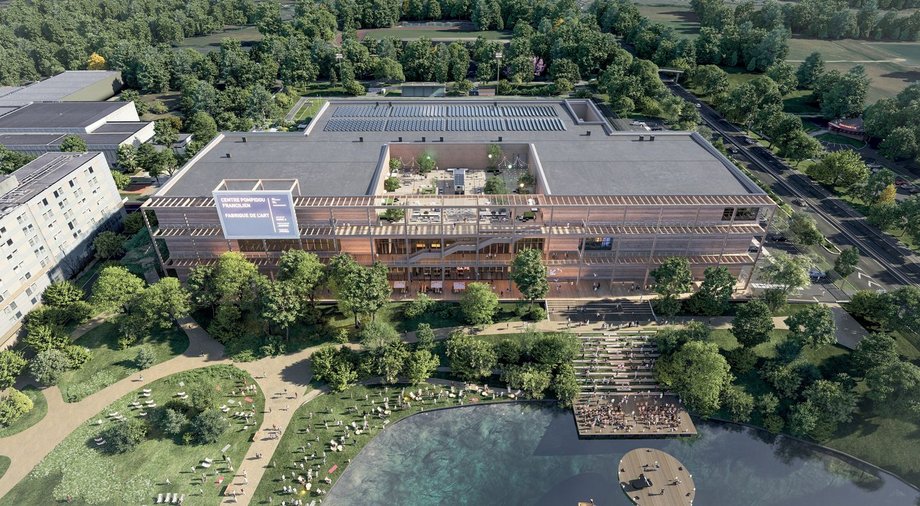

À Massy, dans l’Essonne, le Centre Pompidou Francilien – fabrique de l’art transforme un bâtiment existant en un lieu culturel inédit. Pour ce projet emblématique, nous avons réalisé la modélisation BIM de la centrale solaire en toiture et de son raccordement électrique, pour le compte de l’installateur photovoltaïque.
Le Centre Pompidou Francilien, un projet culturel hors norme
Conçu par l’agence PCA-STREAM, le Centre Pompidou Francilien réunit les réserves des collections nationales, des ateliers et des espaces ouverts au public. C’est un projet de réhabilitation ambitieux, qui place la performance énergétique au cœur de la transformation du bâtiment.
Dans ce cadre, une centrale solaire photovoltaïque de 300 m² a été installée sur la toiture-terrasse, sur un système de supports lestés.
Notre mission : la centrale solaire et son raccordement électrique
Nous sommes intervenus pour le compte de l’installateur photovoltaïque, en phase de synthèse technique et de chantier. Notre mission couvrait toute la chaîne, de la modélisation de la centrale en toiture jusqu’à son raccordement électrique au bâtiment. Concrètement, nous avons produit :
- la maquette BIM de la centrale photovoltaïque sous Revit : modules, supports lestés et équipements associés ;
- le calepinage des panneaux et les plans d’implantation en toiture ;
- la modélisation du réseau électrique : cheminements de câbles, chemins de câbles et liaisons jusqu’aux équipements de raccordement.
Cette maquette a servi de référence commune à l’installateur, aux autres corps d’état et à la maîtrise d’œuvre tout au long du chantier.
Les enjeux techniques : une toiture-terrasse existante
Intervenir sur un bâtiment réhabilité impose de composer avec l’existant. La toiture du Centre Pompidou Francilien avait ses propres contraintes : géométrie héritée, relevés, acrotères, émergences techniques, zones de circulation et d’entretien à préserver.
Le choix d’un système lesté permet de ne pas percer l’étanchéité, mais il impose une grande rigueur. L’implantation des modules et de leur lest doit respecter les charges admissibles de la toiture existante, les exigences de tenue au vent, notamment en rive et en angle, et les distances aux acrotères. Elle doit aussi limiter les ombres portées par les émergences. Le calepinage devait concilier l’ensemble de ces paramètres tout en conservant les accès nécessaires à la maintenance.
Second enjeu majeur : les cheminements électriques. Acheminer les câbles depuis la toiture jusqu’aux locaux techniques à travers un bâtiment existant demande de trouver des passages libres, compatibles avec les réseaux des autres lots et avec la structure. Chaque traversée et chaque descente ont été étudiées dans la maquette avant d’être réalisées sur site.
Revit et Dynamo : un calepinage automatisé et optimisé
Pour gagner en précision et en réactivité, nous avons développé des scripts Dynamo qui automatisent le calepinage des panneaux. Plutôt que de placer les modules un à un, nous générons la trame à partir des règles du système : dimensions, espacements entre rangées, retraits en rive et zones d’exclusion autour des émergences. Résultat : plusieurs variantes d’implantation produites en un temps réduit, et une surface utile optimisée sur les 300 m² disponibles.
Cette approche paramétrique, au cœur de notre activité de modélisation, s’est révélée décisive en phase chantier : lorsqu’une contrainte évoluait, la maquette du Centre Pompidou Francilien était mise à jour en quelques heures plutôt qu’en quelques jours.
Zéro clash et quantitatifs fiables
Nous avons confronté la maquette de la centrale à celles des autres lots pour détecter les conflits en amont : interférences avec les équipements techniques en toiture, croisements de réseaux, traversées de structure. Tous les clashs identifiés ont été levés avant la pose, ce qui a évité reprises et interventions imprévues sur le chantier.
La maquette a également servi de base aux métrés : nombre de modules, supports et lests, longueurs de câbles et de chemins de câbles. Extraits directement du modèle, ces quantitatifs fiables et à jour ont permis à l’installateur de sécuriser ses commandes de matériel.
Ce que nous retenons
Le Centre Pompidou Francilien illustre notre démarche BIM : mettre la maquette numérique au service du chantier. Réactivité, précision et coordination ont permis à notre client d’aborder la pose de la centrale en toute sérénité, sur un bâtiment où la transition énergétique s’inscrit au cœur du projet culturel.
